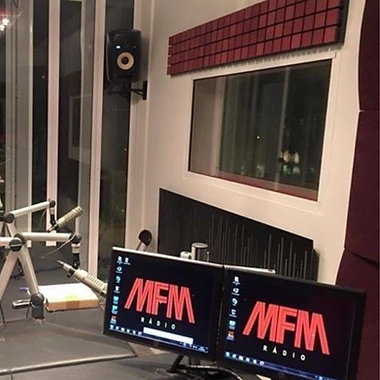

Estúdio de rádio
Âmbito do Projecto – MFM Rádio
Enquadramento Geral
O projecto MFM Rádio consistiu no desenvolvimento de uma solução completa de engenharia acústica aplicada a estúdios de radiodifusão, integrando:
-
Isolamento acústico estrutural
-
Tratamento acústico interno
-
Apoio à implementação construtiva
O objectivo foi garantir condições acústicas adequadas para produção e emissão de conteúdos áudio profissionais.
CONCEITO GLOBAL
Este projecto foi desenvolvido com base numa abordagem integrada:
-
Isolamento acústico estrutural (Soundproofing)
-
Tratamento acústico interno (Room Acoustics)
Resultado:
Ambiente controlado, isolado e optimizado para broadcast profissional
ISOLAMENTO ACÚSTICO

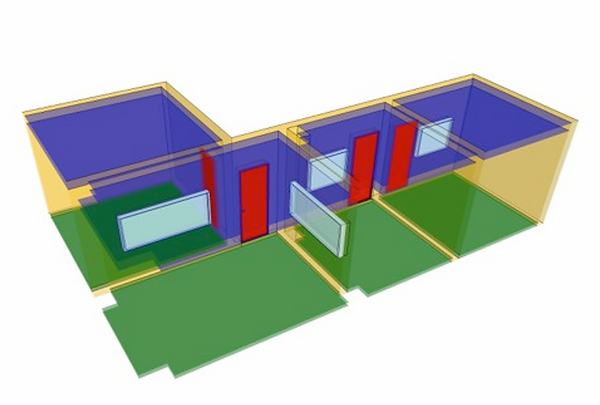

Sistema Box-in-Box6
Implementação de sistema box-in-box, garantindo:
-
Desacoplamento estrutural total
-
Eliminação de transmissões laterais
-
Controlo de vibrações
Paredes, Tecto e Pavimento
Soluções aplicadas:
Paredes
-
Sistema massa–ar–massa
-
Dupla estrutura desacoplada
-
Membranas de alta densidade
Rw ≈ 53 dB
Tecto
-
Suspensão antivibrática
-
Dupla placa + membrana
-
Absorção interna
Rw ≈ 76 dB
Pavimento
-
Piso flutuante
-
Membranas resilientes
-
Controlo de ruído de impacto
Rw ≈ 61 dB
Portas e Vãos
-
Portas acústicas com núcleo de alta massa
-
Sistema de vedação perimetral
-
Vidros duplos com caixa de ar
Rw até 52 dB
TRATAMENTO ACÚSTICO
Optimização da Resposta da Sala
Objectivos:
-
Controlo do RT60
-
Redução de reflexões primárias
-
Uniformização do campo sonoro
-
Melhoria da inteligibilidade da voz
Materiais Aplicados
-
Absorção: Cinema Round, Flexi Pol
-
Difusão: Wavewood
-
Baixas frequências: Super Bass Extreme
Eficiência principal: 300 Hz – 5 kHz
Engenharia e Análise
-
Análise de modos (30–160 Hz)
-
Identificação de frequências críticas
-
Simulação de RT (Sabine / Eyring / Millington)
Optimização para speech & broadcast (~0.2–0.4s)
INTEGRAÇÃO DOS SISTEMAS
Isolamento + Tratamento
A performance final resulta da combinação de:
-
Estrutura desacoplada (isolamento)
-
Superfícies tratadas (acústica interna)
Sem isolamento → ruído externo entra
Sem tratamento → má qualidade sonora
RESULTADO FINAL
-
Ambiente acusticamente isolado
-
Alta inteligibilidade da fala
-
Resposta equilibrada em frequência
-
Condições profissionais de broadcast
